Unser Schubrahmen nach DIN SPEC 4885 ergänzt die Schubprüfung nach ASTM 7078. Die Vorrichtung erlaubt Schiebungen bis 25% und vergrößert damit den normgerechten Prüfbereich im Vergleich zu alternativen Prüfmethoden (ASTM 7078, DIN EN ISO 14129) um das Fünffache. Dies ist eine Wesentliche Voraussetzung für die Ermittlung von Werkstoffkennwerte für die Crashberechnung, wo häufig eine hohe Energieaufnahme durch den stark nichtlinearen Schubspannungs-Schiebungs-Zusammenhang erzielt wird.

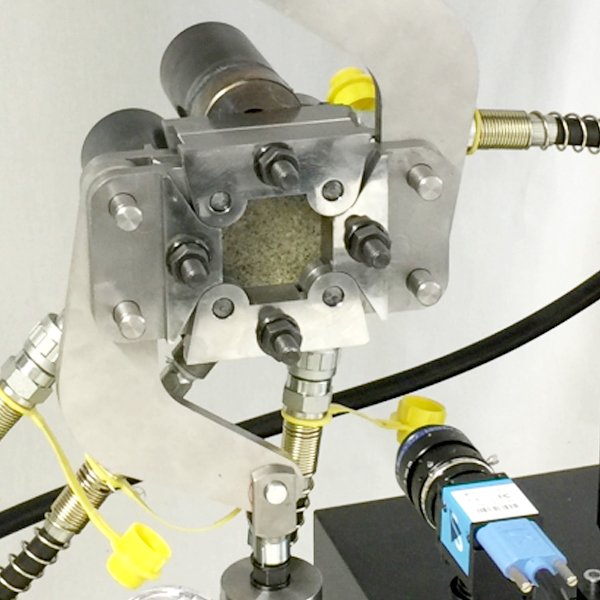

Mit dem Einsatz der digitalen Bildkorrelation (DIC; digital image correlation) erweitern wir unser Prüfequipment um eine wesentliche Komponente. Die optische Erfassung der Verformung, beispielsweise bei Zug- oder Schubversuchen gibt nicht nur einen besseren Überblick über das Probenverhalten, es erlaubt auch die direkte Messung von Querkontraktionen – ohne das aufwändige und fehleranfällige Applizieren von zusätzlichen Dehnungsaufnehmern. Die häufig schwierig zu erfassenden Querkontraktionszahlen eines Verbundwerkstoffs können somit einfach bei der Bestimmung der Zugfestigkeit mitgemessen werden.
